PLC图形编程语言梯形图软继电器能流母线

发布时间：2012-12-06 10:04|来源：网信快三PLC解密网|点击：

梯形图被PLC编程员称之为“PLC的第一编程语言”，是PLC编程中使用最多的图形编程语言。梯形图特别适合开关量逻辑控制，梯形图也往往被电气工程师称之为电路或者程序。梯形图与电气控制系统中的电路图非常相似，通俗易懂，容易被电气工程师所掌握。下面介绍几个梯形图概念：软继电器、能流、母线等。

梯形图编程中的几个概念

1、软继电器

PLC梯形图中某些编程元件沿用继电器这一称呼，但其并不是真正物理上的“继电器”，这些继电器称之为“软继电器”，其中有输出继电器、输入继电器、内部辅助继电器等，软件电气只是一些“存储单元”，每一个软继电器与PLC存储器映像寄存器的一个存储单元对应。该存储单元有两种状态：ON/OFF，当存储单元为ON或者为1时，表示梯形图中对应的软继电器线圈通电，�？サ憬油ǎ１沾サ愣峡贝娲⒌ピ狾FF或者0时，表示梯形图中对应的软继电器线圈断电，�？サ愣峡１沾サ憬油�。

2、能流

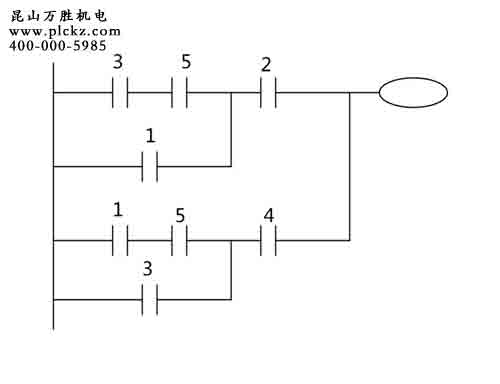

能流指的是“概念电流”，不是真正意义上的电流，以下面的图一为例，触点1与触点2接通后，能流从左向右流动，这一方向与执行用户逻辑运算的顺序是一致的。能流的流动方向是从左到右，利用能流这一特征，电气工程师可以明白的理解与分析梯形图。在图一中存在的能流有（1、2）、（1、5、4）、（3、4）、（3、5、2），我们可以将它转化为图二。

梯形图能流
